Hydraulische Weiche für optimale Wärmeverteilung
Die hydraulische Weiche spielt in modernen Heizsystemen eine entscheidende, wenn auch oft übersehene Rolle. Sie ist das zentrale Verbindungselement zwischen Wärmeerzeuger und Wärmeverbraucher und sorgt für eine effiziente und gleichmäßige Wärmeverteilung in Ihrem Zuhause. In diesem Artikel erfahren Sie, wie dieses unscheinbare Bauteil die Effizienz Ihrer Heizanlage steigern und zu erheblichen Energieeinsparungen beitragen kann.
Was ist eine hydraulische Weiche und wie funktioniert sie?

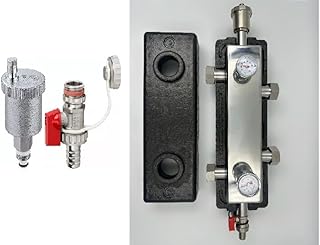

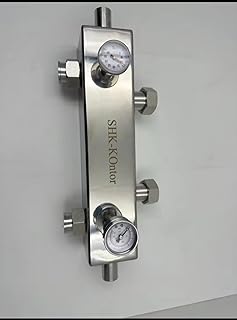

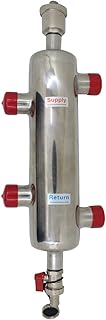

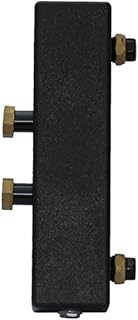

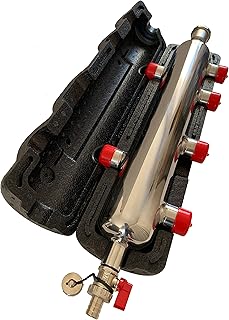

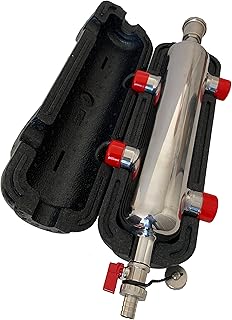

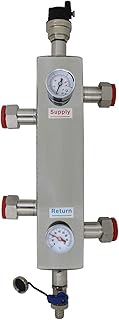

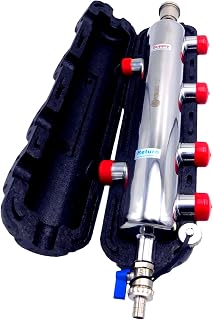

Eine hydraulische Weiche ist ein spezieller Wasserbehälter, der zwischen dem Heizkessel und den Heizkreisen installiert wird. Ihr Grundprinzip ist überraschend einfach: Sie trennt den Erzeugerkreis (Heizkessel) vom Verbraucherkreis (Heizkörper, Fußbodenheizung etc.) hydraulisch ab, ohne die thermische Verbindung zu unterbrechen.
Der Hauptvorteil besteht darin, dass Volumenströme im Erzeuger- und Verbraucherkreis unabhängig voneinander sein können. Durch diese Trennung kann jeder Heizkreis mit seiner optimalen Durchflussmenge und Temperatur versorgt werden, ohne dass dies Auswirkungen auf andere Kreise oder den Heizkessel hat.
Die hydraulische Entkopplung erfolgt in einem vertikalen Rohr mit großem Durchmesser, in dem die Strömungsgeschwindigkeit so niedrig ist, dass praktisch keine Durchmischung zwischen Vor- und Rücklauf stattfindet. Durch Anschlussstutzen am oberen und unteren Ende wird das Heizwasser ein- und ausgeleitet.
Vorteile der hydraulischen Weiche für Ihr Heizsystem
Die Installation einer hydraulischen Weiche bietet zahlreiche Vorteile, die sowohl die Effizienz als auch die Lebensdauer Ihrer Heizanlage positiv beeinflussen:
- Optimierte Pumpenleistung: Durch die hydraulische Entkopplung kann jede Umwälzpumpe mit ihrem idealen Volumenstrom arbeiten, was den Stromverbrauch erheblich reduziert.
- Vermeidung von Durchflussproblemen: Strömungsgeräusche und Druckschwankungen werden minimiert.
- Schutz des Heizkessels: Durch konstante Volumenströme im Kesselkreis wird die Lebensdauer des Wärmeerzeugers verlängert.
- Verbesserte Regelbarkeit: Jeder Heizkreis kann individuell und bedarfsgerecht gesteuert werden.

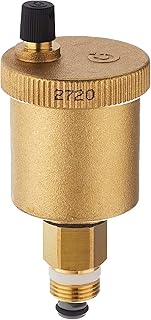

- Schlamm- und Luftabscheidung: Viele hydraulische Weichen fungieren gleichzeitig als Schmutzfänger und Entlüfter.
Besonders wertvoll ist die hydraulische Weiche in Systemen mit mehreren Wärmeerzeugern oder Heizkreisen unterschiedlicher Temperaturniveaus, wie sie etwa bei der Kombination von Fußbodenheizung und Heizkörpern vorkommen.
Wann ist eine hydraulische Weiche sinnvoll?
Nicht jedes Heizsystem benötigt zwingend eine hydraulische Weiche. Die Installation lohnt sich besonders in folgenden Fällen:
Mehrkesselanlagen: Wenn mehrere Wärmeerzeuger wie Gaskessel, Wärmepumpe oder Solarthermie kombiniert werden, sorgt die hydraulische Weiche für einen reibungslosen Betrieb.
Anlagen mit variierenden Volumenströmen: Bei modernen Brennwertkesseln, die einen konstanten Durchfluss benötigen, während die Heizkreise je nach Wärmebedarf unterschiedliche Durchflussmengen erfordern.
Komplexe Heizungsanlagen: Bei Systemen mit mehreren Heizkreisen unterschiedlicher Temperaturniveaus (z.B. Fußbodenheizung mit 35°C und Heizkörper mit 60°C).
Anlagen mit hoher Kesselleistung: Bei großen Heizkesseln über 35 kW oder in größeren Gebäuden mit komplexer Wärmeverteilung.
Durch die präzise Wärmeverteilung, die eine hydraulische Weiche ermöglicht, können Sie langfristig erhebliche Energiekosten einsparen und den Komfort Ihrer Heizanlage steigern.
Integration der hydraulischen Weiche in bestehende Heizsysteme
Die Nachrüstung einer hydraulischen Weiche in ein bestehendes Heizsystem ist in den meisten Fällen ohne größere Umbaumaßnahmen möglich. Der Fachmann benötigt dafür:
1. Ausreichend Platz im Heizungsraum für die Installation der Weiche
2. Zugänglichkeit zu den Vor- und Rücklaufleitungen des Heizkessels
3. Möglichkeit zur Anpassung der Regelungstechnik

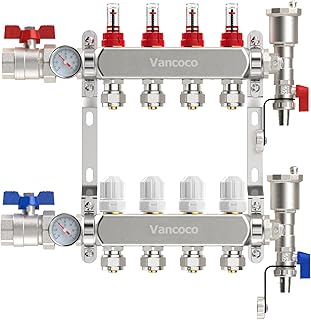

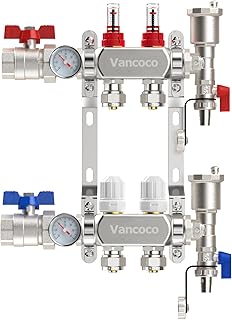

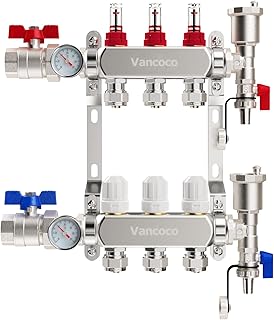

Moderne kompakte hydraulische Weichen sind bereits mit integrierten Heizkreisverteilern erhältlich, was den Installationsaufwand erheblich reduziert. Die Investitionskosten für eine hydraulische Weiche inklusive Einbau liegen je nach Größe und Ausführung zwischen 500 und 2.000 Euro, amortisieren sich aber durch die Energieeinsparungen meist innerhalb weniger Jahre.
Die hydraulische Weiche als Teil eines intelligenten Heizkonzepts
In modernen Heizsystemen ist die hydraulische Weiche oft Teil eines ganzheitlichen Konzepts zur Energieeffizienzsteigerung. Sie arbeitet Hand in Hand mit anderen Komponenten wie:
Pufferspeicher: Ein Pufferspeicher kann die Funktionalität einer hydraulischen Weiche erweitern, indem er zusätzlich Wärmeenergie speichert. Dies ist besonders bei Anlagen mit erneuerbaren Energien sinnvoll.
Intelligente Regelungstechnik: Moderne Heizungsregler können die verschiedenen Heizkreise optimal auf den Bedarf abstimmen und so die Vorteile der hydraulischen Weiche voll ausschöpfen.
Hocheffiziente Umwälzpumpen: In Verbindung mit einer hydraulischen Weiche können moderne Hocheffizienzpumpen ihren Energieverbrauch um bis zu 80% reduzieren.
Die hydraulische Weiche ist somit ein zentrales Element für intelligentes Heizen mit maximaler Effizienz, das die Vorteile moderner Heiztechnik optimal zur Geltung bringt.
Hydraulischer Abgleich und hydraulische Weiche – ein perfektes Team
Um das volle Potenzial einer hydraulischen Weiche auszuschöpfen, sollte sie immer in Verbindung mit einem hydraulischen Abgleich des Heizsystems durchgeführt werden. Dieser stellt sicher, dass jeder Heizkörper oder jede Fußbodenheizung genau die Wassermenge erhält, die für die gewünschte Wärmeleistung erforderlich ist.
Der hydraulische Abgleich und die hydraulische Weiche ergänzen sich perfekt:
– Die hydraulische Weiche sorgt für die optimale Trennung von Erzeuger- und Verbraucherkreisen.
– Der hydraulische Abgleich optimiert die Wasserverteilung innerhalb der Verbraucherkreise.
Gemeinsam können diese beiden Maßnahmen die Effizienz Ihres Heizsystems um bis zu 15% steigern und gleichzeitig für gleichmäßige Wärmeverteilung in allen Räumen sorgen.
Dimensionierung und Installation – worauf sollten Sie achten?
Bei der Planung einer hydraulischen Weiche ist die korrekte Dimensionierung entscheidend für die optimale Funktion. Die wichtigsten Faktoren sind:
Volumenstrom: Die Weiche muss auf den maximalen Volumenstrom im System ausgelegt sein.
Querschnitt: Der Innendurchmesser muss so groß sein, dass die Strömungsgeschwindigkeit unter 0,2 m/s bleibt, um eine hydraulische Trennung zu gewährleisten.
Länge: Die Mindestlänge sollte etwa das 10-fache des Innendurchmessers betragen.
Die Installation sollte unbedingt durch einen Fachbetrieb erfolgen, der auch die korrekte Einbindung in das Regelsystem vornimmt. Besonders wichtig ist die richtige Positionierung der Temperaturfühler, um eine optimale Regelung zu ermöglichen.
Mit einer fachgerecht installierten hydraulischen Weiche legen Sie den Grundstein für ein energieeffizientes, komfortables und langlebiges Heizsystem, das auch zukünftigen Anforderungen an die Energieeffizienz gerecht wird.
Fazit: Die hydraulische Weiche als Schlüssel zur Heizungsoptimierung
Die hydraulische Weiche mag auf den ersten Blick nur ein unscheinbares Bauteil im Heizungssystem sein, doch ihre Wirkung auf die Gesamteffizienz ist beeindruckend. Sie sorgt für optimale Betriebsbedingungen aller Komponenten, ermöglicht eine bedarfsgerechte Wärmeverteilung und trägt zur Energieeinsparung bei.
Besonders in komplexen Heizsystemen mit unterschiedlichen Wärmeerzeugern oder Heizkreisen verschiedener Temperaturniveaus ist die hydraulische Weiche unverzichtbar. Sie bildet die Basis für ein zukunftssicheres, flexibles Heizsystem, das sich leicht an veränderte Anforderungen anpassen lässt.
Lassen Sie sich von einem Fachmann beraten, ob eine hydraulische Weiche für Ihr Heizsystem sinnvoll ist und welche Ausführung optimal zu Ihren Bedürfnissen passt. Die Investition wird sich durch geringere Betriebskosten, höheren Heizkomfort und eine längere Lebensdauer Ihrer Heizungsanlage auszahlen.
Mit der richtigen Planung und Installation wird die hydraulische Weiche zu einem zentralen Baustein für ein effizientes, komfortables und zukunftssicheres Heizsystem in Ihrem Zuhause.
